Das Fundament im Baugrund – Karst

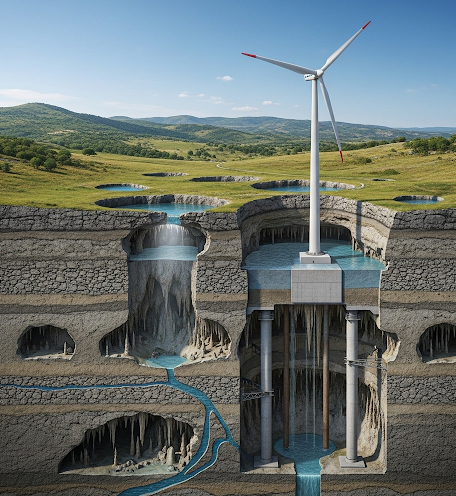

Fundamentplanung für Windenergieanlagen: Karstgebiete versus Flachland

1. Einleitung: Die entscheidende Rolle von Fundamenten in der Windenergieinfrastruktur

Windenergie ist ein Teil der modernen Energieversorgung und leistet einen Beitrag zur Reduzierung von Treibhausgasemissionen. Allein in Deutschland sind derzeit über 28.000 Windenergieanlagen (WEA) in Betrieb, wobei viele davon in den kommenden zehn Jahren das Ende ihrer geplanten Lebensdauer von etwa 20 Jahren erreichen werden.¹ Die Stabilität und Langlebigkeit dieser Anlagen hängen maßgeblich von der Ausführung ihrer Fundamente ab. Das Fundament ist ein kritisches Strukturelement, das jährlich Millionen von Lastwechseln über den langen Hebel des Turms aufnehmen und in den Untergrund ableiten muss. Eine unzureichende Auslegung oder mangelhafte Ausführung kann zu Rissen und Schäden am Fundament führen, was langfristig die Standsicherheit der Anlage gefährdet und im schlimmsten Fall eine Stilllegung erzwingen kann.²

Die Wahl und Konstruktion eines Windenergieanlagenfundaments wird maßgeblich von den geologischen und geotechnischen Eigenschaften des Standorts beeinflusst. Während Flachlandgebiete oft relativ vorhersehbare und homogene Bodenverhältnisse aufweisen, stellen Karstregionen eine komplexe Reihe von Herausforderungen dar, die grundlegend unterschiedliche Ansätze erfordern. Diese Analyse beleuchtet die spezifischen Unterschiede in der Fundamentplanung, -konstruktion und dem Risikomanagement zwischen diesen beiden geologischen Umgebungen.

2. Grundlagen von Windenergieanlagenfundamenten in Flachlandgebieten

Flachlandgebiete bieten in der Regel vorhersehbarere und homogenere Bodenbedingungen, die von kohäsiven Tonen und Schluffen bis hin zu körnigen Sanden und Kiesen oder auch flachgründigem Fels reichen können. Diese Bedingungen ermöglichen den Einsatz standardisierterer Fundamentlösungen.

2.1 Standardfundamenttypen für Onshore-Windenergieanlagen

Die Fundamentierung von Windenergieanlagen im Flachland umfasst hauptsächlich zwei Standardtypen:

2.1.1 Schwerkraftfundamente (Gravity Spread Foundations)

Schwerkraftfundamente sind die am weitesten verbreitete Fundamentart für Onshore-Windenergieanlagen. Ihre Stabilität beruht auf ihrer großen Masse und Grundfläche, die es ihnen ermöglicht, Kippmomente und vertikale Lasten zu widerstehen. Sie sind typischerweise Flachgründungen, die erhebliche Aushubarbeiten und große Mengen an Beton erfordern.⁴ Obwohl sie für viele Standorte effektiv sind, erreichen Schwerkraftfundamente mit zunehmender Größe und Turmhöhe der Windenergieanlagen (z. B. 4,5 MW und größer) die Grenzen ihrer Kapazität und Wirtschaftlichkeit.⁴ Dies deutet auf einen Trend hin zu optimierteren oder alternativen Lösungen, selbst unter an sich günstigen Bedingungen.

2.1.2 Tiefgründungen (Pier and Anchor Foundations)

Für größere Turbinen oder weniger günstige Bodenbedingungen im Flachland (z. B. weicher/harter Fels, feuchte schluffige/tonige Böden) werden Tiefgründungen wie Pier-Fundamente (früher P&H Pier, jetzt Grip Terra Pier Foundation) und Ankerfundamente eingesetzt.⁴

Pier-Fundamente: Diese Fundamente eignen sich für Böden, die während des Aushubs vertikal stehen bleiben können (Aushubtiefen von 8,5 bis 10,4 Metern in 5,5 Meter breiten Gruben), idealerweise mit geringem Grundwasserstand. Die Löcher werden je nach Bodenbeschaffenheit ausgehoben oder gebohrt. Eine Fundamentierung im Fels ist möglich, erfordert jedoch Sprengungen, bietet aber die höchsten Sicherheitsfaktoren (typischerweise >4 im Vergleich zu einem Minimum von 2 für Kippmomente bei typischen Entwürfen).⁴ Vorteile umfassen eine verlängerte Ermüdungslebensdauer durch Vorspannung und Kosteneffizienz für Turbinen ab 2,5 MW (Einsparungen von bis zu 40%).⁴
Ankerfundamente: Diese bieten eine größere Flexibilität bei der Nutzung in einem breiteren Spektrum von Boden- und Felsbedingungen (von weichem bis hartem Fels, trockenen und feuchten schluffigen/tonigen Böden) und verursachen die geringsten Störungen am Standort während des Baus, mit typischen Einsparungen von 25-40%.⁴

Die zunehmende Verwendung von Tiefgründungen im Flachland, selbst für größere Turbinen, verdeutlicht eine branchenweite Tendenz zur Optimierung von Effizienz, Kosten und struktureller Leistung, da die Turbinentechnologie fortschreitet.⁴ Dies verschiebt die Wahrnehmung dessen, was als „Standardfundament“ gilt. Früher als spezialisierte Lösungen betrachtet, werden Tiefgründungen für moderne, leistungsstärkere Anlagen immer häufiger eingesetzt. Dies zeigt, dass die Fundamentplanung nicht statisch ist, sondern sich dynamisch mit den Anforderungen der Turbinengröße und den wirtschaftlichen Zwängen entwickelt.

2.1.3 Vorgefertigte/Montierte Fundamente

Eine neuere Entwicklung sind vorgefertigte oder montierte Fundamente, die darauf abzielen, den Bedarf an Ortbeton und Bewehrungsstahl zu reduzieren, insbesondere in abgelegenen Gebieten, wo der Transport von Transportbeton schwierig ist.⁵ Zu den Typen gehören vorgefertigte Kastenträger-, Platten-, Mehrfuß-, Rohr- und ausgesteifte Fundamente. Diese bieten Vorteile wie reduzierte Material- und Zeitkosten, schnellere Bauzeiten und eine gute Biegefestigkeit.⁵ Das Aufkommen vorgefertigter Fundamenttypen signalisiert einen branchenweiten Vorstoß zur Industrialisierung und Standardisierung des Fundamentbaus, wodurch die Qualitätskontrolle und Effizienz auch an konventionellen Standorten verbessert werden. Dieser Trend deutet darauf hin, dass zukünftige Fundamente im Flachland wahrscheinlich komplexer und spezialisierter sein werden als die derzeitigen gängigen Lösungen.

2.2 Allgemeine Design- und Baupraktiken

Im Flachland umfassen die Standortuntersuchungen typischerweise Bodenbohrungen und Laboruntersuchungen zur Bestimmung der Bodenparameter.⁶ Der Bau beinhaltet Aushub, Verdichtung des Untergrunds sowie das Einbringen von Beton und Bewehrungsstahl.⁷ Die Qualitätskontrolle konzentriert sich auf die Erreichung der erforderlichen Verdichtung und die ordnungsgemäße Betonplatzierung.⁷

3. Geologische Merkmale und Herausforderungen von Karstgebieten

Karst ist ein geologischer Begriff, der Landschaften beschreibt, die durch die Auflösung von löslichem Grundgestein, hauptsächlich Kalkstein und Gips, geformt wurden.⁸ Dieser Prozess schafft charakteristische Oberflächen- und Untergrundmerkmale.

3.1 Detaillierte Erklärung der Karsttopographie

3.1.1 Oberflächenmerkmale

Karstlandschaften sind durch unregelmäßige Erosion, freiliegendes Grundgestein, Felsnadeln, Dolinen (Sinkholes) und verschwindende Bäche gekennzeichnet.⁸ Dolinen können in ihrer Größe erheblich variieren, von kleinen Vertiefungen bis zu großen Löchern von mehreren Metern Durchmesser.⁹

3.1.2 Untergrundmerkmale

Zu den Untergrundmerkmalen gehören komplexe unterirdische Entwässerungssysteme (Aquifere), ausgedehnte Höhlen- und Kavernensysteme, Lösungskanäle und vertikale Schächte.⁸ Diese Merkmale können sich „ohne Vorwarnung unter der Oberfläche“ entwickeln.⁹ Das Grundgestein ist oft stark zerklüftet.⁸

Ein entscheidender Aspekt ist, dass Karst kein statisches, sondern ein dynamisches geologisches System darstellt. Die Beschreibung von Karst als Ergebnis „unregelmäßiger Erosion“ ¹⁰, mit Merkmalen, die sich „ohne Vorwarnung“ entwickeln ⁹, und der „verbundenen Natur von Kalksteinschichten und -brüchen“ ¹⁰verdeutlicht, dass Wasser weiterhin Gestein auflöst und neue Merkmale schafft oder bestehende vergrößert. Die Aussage, dass sich „Untergrundbedingungen nach Abschluss der geotechnischen Erkundung ändern können“ ¹⁰, ist von entscheidender Bedeutung. Diese Dynamik bedeutet, dass eine einmalige geologische Untersuchung vor dem Bau, selbst wenn sie umfangreich ist, die langfristigen Risiken möglicherweise nicht vollständig erfassen kann. Dies erfordert eine kontinuierliche Überwachung und ein adaptives Management über den gesamten Projektlebenszyklus hinweg – von der Planung und dem Bau bis zum Betrieb und Rückbau. Die geotechnische Herausforderung wandelt sich somit von einem statischen Entwurfsproblem zu einem kontinuierlichen Risikomanagementprozess, insbesondere im Hinblick auf Grundwasserspiegel und potenzielle neue Einsturzmerkmale, die durch Bauaktivitäten ausgelöst werden können.¹⁰

3.2 Spezifische geotechnische Herausforderungen für den Windenergieanlagenbau in Karstgebieten

Die Errichtung von Windenergieanlagen in Karstgebieten ist mit besonderen geotechnischen Herausforderungen verbunden:

Unvorhersehbarkeit der Untergrundbedingungen: Die größte Herausforderung ist die stark variable und unvorhersehbare Natur des Untergrunds, die es schwierig macht, eine ausreichende Tragfähigkeit für schwere Bauwerke wie Windenergieanlagen zu gewährleisten.⁹
Hohlräume und Höhleneinsturz: Große, versteckte Hohlräume (Höhlen, Lösungskanäle) können während des Aushubs angetroffen werden.¹¹ Diese Hohlräume stellen, wenn sie nicht ordnungsgemäß behandelt werden, ein ernstes Risiko für „Einstürze von Dolinen an den Turbinenfundamenten“ oder allgemeine Bodensenkungen dar, die die Turbinenstabilität beeinträchtigen können.⁹ Das konzentrierte Gewicht schwerer Turbinen und tief ausgehobener Fundamente kann auf bestehende Hohlräume treffen oder diese vergrößern.¹²
Risiken der Wasserverunreinigung: Karstgebiete weisen oft eine geringe Bodenüberdeckung auf, was zu einer begrenzten natürlichen Filterung führt. Diese direkte Verbindung zwischen Oberfläche und Grundwasser durch Karströhren erhöht das Risiko einer Verunreinigung von Aquiferen und Brunnenwasser durch Bauaktivitäten (z. B. Bodenerosion, Kraftstoff-/Öllecks, alkalisches Wasser aus Beton) erheblich.⁸
Bodendicke und Tragwerksversagen: Das Risiko eines Tragwerksversagens ist hoch, wenn die Böden über Karstformationen dünner als 25 Meter sind, da Hohlräume, die derzeit Gesteins- und Bodengewicht tragen, unter dem zusätzlichen Gewicht und der Bewegung einer Windenergieanlage einstürzen könnten.¹²
Ethische und Umweltauflagen bei der Risikominderung: Während Verpressungen oder Testbohrungen technisch als Lösungen erscheinen mögen, werden sie in ökologisch sensiblen Karstgebieten aufgrund ihrer hohen negativen Auswirkungen auf die unterirdische Umwelt und gefährdete Arten oft als inakzeptabel angesehen.¹²

3.3 Die untrennbare Verbindung von geotechnischen und ökologischen Risiken im Karst

Die Herausforderungen im Karst sind nicht nur rein technischer Natur, sondern sind untrennbar mit Umwelt- und Ökologieaspekten verbunden. Mehrere Quellen stellen eine explizite Verbindung zwischen geologischen Herausforderungen und ökologischen Auswirkungen her. Es wird erwähnt, dass Bauarbeiten zu einer „Veränderung der Artenzusammensetzung, zur Verschmutzung von Tropfsteinen“ und „Beeinträchtigungen der Grundwasserqualität“ führen können.⁸ Darüber hinaus wird detailliert beschrieben, wie die Bildung von Dolinen den „Luftstrom in Höhlensystemen verändert, der für Temperatur und Feuchtigkeit der essenziellen Lebensräume der Höhlenfauna entscheidend ist“.¹² Auch die „Wasserverschmutzung“ wird als Bedrohung hervorgehoben, und es wird direkt festgestellt, dass „unterirdische Tiere, einschließlich gefährdeter oder bedrohter Arten… wahrscheinlich direkt von den Vibrationen betroffen sind“.¹² Spezifische Arten wie der „Illinois Cave Amphipod“ werden als hochsensibel gegenüber „akustischer Stimulation“ genannt.¹²

Dies offenbart, dass im Karst die geotechnische Stabilität nicht nur ein Ingenieurproblem ist, sondern untrennbar mit dem Umweltschutz und der ökologischen Erhaltung verbunden ist. Schäden an der geologischen Struktur (z. B. neue Dolinen, veränderte Wasserflüsse) führen direkt zu Lebensraumzerstörung und Bedrohungen für einzigartige, oft gefährdete unterirdische Arten. Dies erfordert einen integrierten, multidisziplinären Ansatz zur Risikobewertung, der über traditionelle Ingenieurparameter hinausgeht und detaillierte hydrogeologische und biospeleologische Studien umfasst, was potenziell zu strengeren regulatorischen Hürden oder sogar zur Aufgabe von Standorten führen kann.

Tabelle 2: Schlüsselgeologische Merkmale des Karstes und damit verbundene Risiken für Windenergieanlagenfundamente

Karstmerkmal	Beschreibung	Zugehöriges Risiko für WEA-Fundamente	Relevante Quellen
Dolinen/Sinkholes	Oberflächenvertiefungen, die durch Auflösung des Gesteins oder Einsturz von Hohlräumen entstehen, variieren stark in Größe.	Fundamentkollaps, Instabilität der Anlage, Bodensenkung, Eröffnung neuer Hohlräume.	⁹
Unterirdische Entwässerungssysteme/Aquifere	Komplexe Netzwerke von Kanälen und Hohlräumen, die Wasser schnell durch den Fels leiten.	Grundwasserverunreinigung durch Bauaktivitäten (Kraftstoffe, Öle, Beton), Veränderung des Wasserflusses.	⁸
Höhlen/Kavernen	Ausgedehnte unterirdische Hohlräume.	Einsturz von Hohlräumen, Bruch von Tropfsteinen, Veränderung des Höhlenklimas, Verlust von Lebensräumen für Höhlenfauna.	⁸
Zerklüftetes Grundgestein	Stark rissiges und brüchiges Gestein.	Unvorhersehbare Tragfähigkeit, erhöhte Wasserdurchlässigkeit, erschwerte Fundamentierung.	⁸
Verschwindende Bäche	Oberflächengewässer, die direkt in den Untergrund abfließen.	Konzentrierter Wassereintrag, erhöhte Erosions- und Auflösungsraten des Grundgesteins, direkte Einleitung von Oberflächenkontaminanten in das Grundwasser.	⁹
Geringe Bodenüberdeckung	Dünne Bodenschicht über dem Grundgestein.	Begrenzte natürliche Filterung, erhöhte Anfälligkeit für Verunreinigungen des Grundwassers, hohes Risiko des Tragwerksversagens bei Bodendicken < 25m.	⁹

4. Spezialisierte Fundamentanforderungen und Lösungen für Windenergieanlagen in Karstgebieten

Die einzigartigen und unvorhersehbaren Bedingungen in Karstgebieten erfordern eine grundlegend andere Herangehensweise an die Fundamentplanung und -konstruktion im Vergleich zu Flachlandgebieten. Der Schwerpunkt verlagert sich von einer standardisierten Planung hin zu einer hoch adaptiven und standortspezifischen Ingenieurmethode.

4.1 Anpassungen bei der Standortuntersuchung

Die Standortuntersuchung in Karstgebieten ist weitaus umfangreicher und spezialisierter als im Flachland:

Umfassende vorläufige Standortbewertung: Es ist entscheidend, bestehende Lösungsmerkmale und Hochrisikobereiche frühzeitig im Planungsprozess zu identifizieren, um eine Bebauung dieser Bereiche zu vermeiden.¹⁰ Dies umfasst eine detaillierte geologische Überprüfung, eine Standortbegehung und eine Bruchspurenanalyse.¹⁰
Fortschrittliche geophysikalische Untersuchungen: Angesichts der Unvorhersehbarkeit werden traditionelle Untergrunderkundungen (Bodenbohrungen, Gesteinskernbohrungen, Air-Track-Bohrungen) häufig durch nicht-invasive Techniken ergänzt oder ersetzt.
- Bodenradar (GPR): Erfolgreich eingesetzt zur Detektion von Anomalien wie Hohlräumen (Lage, Tiefe, Größe) und Inkonsistenzen in Bodenprofilen, indem elektromagnetische Wellen gesendet und Reflexionen von kontrastierenden Materialien (z. B. lehmgefüllte Hohlräume vs. Kalkstein) erfasst werden.¹¹ Die Integration von GPR mit Standardbohrungen kann das geotechnische Risiko reduzieren.¹¹
- Multichannel Analysis of Surface Waves (MASW): Eine seismische Charakterisierungsmethode, die die Ausbreitung von Rayleigh-Wellen nutzt, um die Untergrundsteifigkeit zu bestimmen und Verwitterungsgrade zu identifizieren.⁶
- Elektrische Tomographie: Eine weitere nicht-invasive Technik zur Detektion von Karstproblemen.¹¹

Die Notwendigkeit dieser fortschrittlichen geophysikalischen Methoden unterstreicht die Notwendigkeit eines hochdetaillierten und indirekten Verständnisses des Untergrunds im Karst, da direkte Erkundungen (Bohrungen) problematisch oder unzureichend sein können. Im Gegensatz zum Flachland, wo oft standardisierte Bohrmuster ausreichen, um Bodenparameter zu ermitteln, erfordert der Karst eine quasi-flächendeckende, schichtübergreifende Kartierung von Hohlräumen und Schwächezonen. Dies ist eine grundlegende Verschiebung von einer „Standardplanung“ zu einer „adaptiven standortspezifischen Ingenieurmethode“ im Karst. Während im Flachland das Ziel darin besteht, den effizientesten Standardentwurf für gegebene Bodenparameter auszuwählen, verschiebt sich das Hauptziel im Karst auf das Verständnis und die Anpassung an das Unbekannte, mit einem starken Schwerpunkt auf Vermeidung und kontinuierlicher Verifizierung, anstatt sich auf vordefinierte, standardisierte Lösungen zu verlassen. Dies impliziert höhere anfängliche Untersuchungsinvestitionen, längere Planungsphasen und einen größeren Bedarf an flexibler und reaktionsschneller Ingenieurarbeit vor Ort.

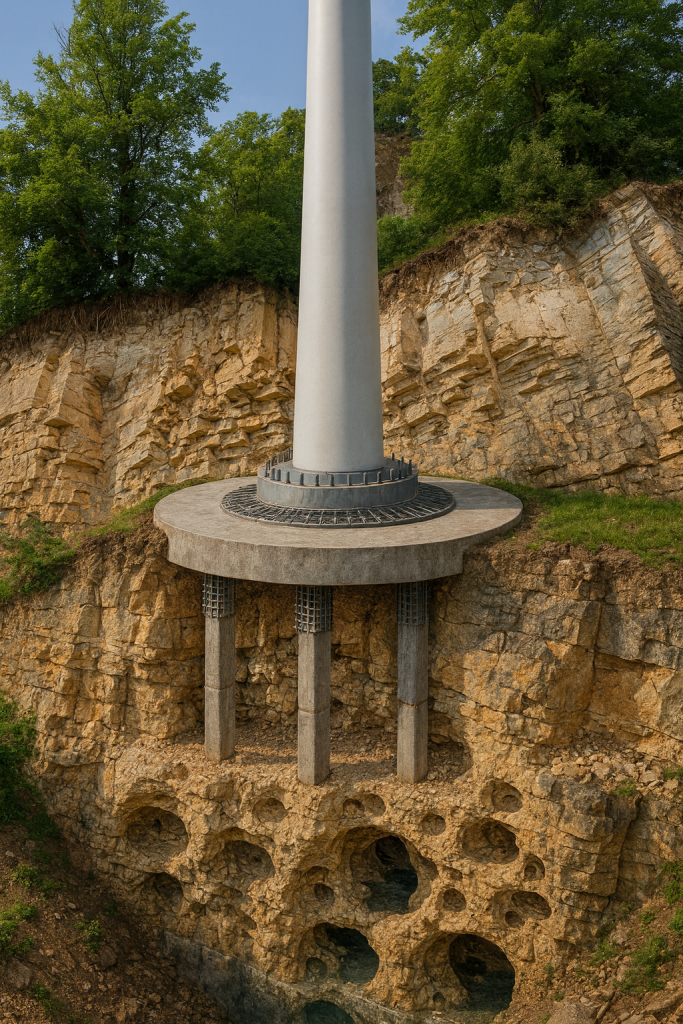

4.2 Modifizierte Fundamenttypen und Entwurfsansätze für Karst

Die Fundamenttypen und Entwurfsansätze müssen den spezifischen Karstbedingungen Rechnung tragen:

Tiefgründungen: Aufgrund der variablen und instabilen Bodenbeschaffenheit sind Tiefgründungen oft unerlässlich.¹⁰ Pier- und Ankerfundamente, die typischerweise unter anspruchsvollen Flachlandbedingungen eingesetzt werden, sind hier noch kritischer. Sie werden so konzipiert, dass sie flache, instabile Schichten umgehen und in tragfähigeren Fels darunter verankert werden.⁴
Vermeidung von Hohlräumen: Die primäre Strategie besteht darin, Turbinen an Standorten zu platzieren, an denen keine Hohlräume direkt unter ihnen existieren. Dies erfordert eine akribische Standortauswahl, die auf umfangreichen geophysikalischen Erkundungen basiert.¹²
Verpressung und Hohlraumreparatur (mit erheblichen Vorbehalten): Obwohl es technisch möglich ist, Lösungserscheinungen durch Verpressung oder einfache Hohlraumreparaturen zu mindern ¹⁰, sind diese Methoden in sensiblen Karstregionen aufgrund ihrer Umweltauswirkungen oft umstritten oder inakzeptabel.¹² Um sicherzustellen, dass Beton nicht weiter in das Karstsystem eindringt, ist eine gründliche Erkundung der Hohlräume vor dem Verfüllen erforderlich.⁸
Verlagerung: Die Verlagerung einer Turbine ist eine mögliche Lösung, wenn große Hohlräume gefunden werden. Dies ist jedoch oft unpraktisch aufgrund der Verfügbarkeit von Land, enger Anordnungen oder Umweltauflagen.¹¹

4.3 Bauüberlegungen und Qualitätskontrolle in Karstgebieten

Der Bau in Karstgebieten erfordert besondere Sorgfalt:

Kontinuierliche geotechnische Begleitung: Aufgrund der unvorhersehbaren Natur des Karstes ist es „oft notwendig, physikalische Erkundungen an jedem Fundamentelement vor oder während des Baus durchzuführen“.¹⁰ Geotechnische Ingenieure müssen während des gesamten Bauprozesses involviert bleiben, um unvorhergesehene Bedingungen zu adressieren.¹⁰
Kontrollierte Entwässerung: Die Entwässerung der Baustelle und der späteren Anlage muss die Instabilitätsproblematik berücksichtigen.⁸
Risiko des Sprengens: Wenn Fundamente im Fels platziert werden sollen, können Sprengungen erforderlich sein, was zusätzliche Risiken der Veränderung unterirdischer Strukturen birgt.⁴

Tabelle 1: Vergleich von Windenergieanlagenfundamenttypen in Flachland- und Karstgebieten

Kriterium	Flachlandgebiete	Karstgebiete
Typische Geologie	Homogen, vorhersehbar (Ton, Schluff, Sand, Kies, flacher Fels).	Heterogen, unvorhersehbar (Kalkstein, Gips mit Hohlräumen, Brüchen, Dolinen, Höhlen).
Typische Fundamenttypen	Schwerkraftfundamente (häufig), Tiefgründungen (Pier, Anker) für größere Anlagen, zunehmend vorgefertigte Lösungen.	Fast ausschließlich Tiefgründungen (Pier, Anker); Fokus auf Umgehung von Hohlräumen.
Primäre Entwurfsüberlegungen	Kippmoment, vertikale Last, Ermüdung, Bodentragfähigkeit, Setzung.	Lage von Hohlräumen, Wasserwege, unterirdische Stabilität, Vermeidung von Einstürzen, Schutz von Ökosystemen.
Schlüssel-Geotechnische Herausforderungen	Bodentragfähigkeit, Setzungsverhalten, Konsolidierung.	Unvorhersehbarkeit des Untergrunds, Hohlräume/Höhlen, Dolinenbildung, zerklüfteter Fels, Wasserverunreinigung.
Typische Standortuntersuchungsmethoden	Bodenbohrungen, Laborversuche, Standard-Feldtests.	Umfangreiche, multimodale geophysikalische Untersuchungen (GPR, MASW, elektrische Tomographie), akribische Testbohrungen zur Hohlraumkartierung.
Kostenimplikationen	Standard/Moderat.	Hoch/Sehr Hoch aufgrund komplexer Untersuchungen, spezialisierter Fundamente und Risikomanagement.
Risikomanagement-Fokus	Strukturelle Integrität, Ermüdung, Einhaltung von Bauvorschriften.	Geotechnische, hydrologische und ökologische Risiken; Vermeidung von Hohlräumen; Schutz von Grundwasser und Höhlenfauna.
Bauprozess	Standardisiert, planbar.	Adaptiv, erfordert kontinuierliche geotechnische Überwachung und flexible Anpassungen vor Ort.

5. Auswirkungen von Windenergieanlagen-Vibrationen auf verschiedene Geologien

Windenergieanlagen erzeugen während ihres Betriebs Vibrationen, die sich unterschiedlich auf verschiedene geologische Untergründe auswirken können.

5.1 Physikalische Grundlagen der Bodenerschütterungen durch Windenergieanlagen

Windenergieanlagen erzeugen Vibrationen hauptsächlich durch aerodynamische Prozesse (Rotorblätter, die am Turm vorbeistreichen und Luftdruckschwankungen sowie Infraschall erzeugen) und mechanische Prozesse (Vibrationen in Blättern, Turm, Getriebe, Generator).¹⁴

Frequenzbereiche und Amplituden: Diese Bodenbewegungen werden hauptsächlich als seismische Wellen im Frequenzbereich von 1-10 Hz beobachtet.¹⁶ Infraschall, ein sehr niederfrequenter Schall (<20 Hz), wird ebenfalls erzeugt, wobei höhere Pegel auftreten, wenn Rotorblätter groß sind und sich langsam drehen.¹⁵ Obwohl Infraschall in typischen Wohngebieten im Allgemeinen unterhalb der menschlichen Wahrnehmungsschwelle liegt, ist er messbar.¹⁵
Übertragung durch den Untergrund: Windenergieanlagen-Vibrationen werden über das Fundament in den Boden eingeleitet und breiten sich als elastische Wellen aus, hauptsächlich als Rayleigh-Wellen.¹⁶Das Ausmaß und die Intensität dieser Vibrationen hängen von der Fundamentart, der Rotorfrequenz und den unmittelbaren Untergrundbedingungen ab.²⁰

5.2 Übertragung und Dämpfung von Vibrationen in typischem Flachlandboden

In Flachlandgebieten können Bodenerschütterungen von Windenergieanlagen weitreichende Auswirkungen haben:

Ausbreitungsdistanz: Bodenerschütterungen können von empfindlichen Seismometern in erheblichen Entfernungen, bis zu mehreren Kilometern ¹⁹ oder sogar bis zu 10-18 km, registriert werden.¹⁶
Dämpfung: Die Amplitude dieser seismischen Signale nimmt mit der Entfernung ab, die Dämpfungsrate variiert jedoch erheblich je nach „lokaler Geologie und Topographie“.¹⁷
Auswirkungen auf seismische Stationen: Diese Vibrationen können seismologische Stationen stören und deren Fähigkeit beeinträchtigen, natürliche seismische Ereignisse zu detektieren.¹⁷Forschungsprojekte zielen darauf ab, diese Störungen zu minimieren.²⁰
Strukturelle Integrität: Langfristige Belastung durch dynamische Lasten und Vibrationen kann zu Ermüdung und zur Bildung von Rissen und Schäden in Betonfundamenten führen.² Systeme zur Früherkennung solcher Schäden werden entwickelt, um die Betriebslebensdauer zu verlängern.³

5.3 Verschärfte Effekte und Risiken von Vibrationen im Karst

Die einzigartige geologische Beschaffenheit von Karstgebieten führt zu einer erheblichen Verschärfung der Auswirkungen von Windenergieanlagen-Vibrationen. Im Gegensatz zu homogenen Flachlandböden, wo Vibrationen primär Ermüdung in Fundamenten verursachen oder Seismometer stören könnten, wirkt die zerklüftete und hohlraumreiche Natur des Karstes wie ein komplexes, potenziell resonantes Medium. Die Anwesenheit von miteinander verbundenen Hohlräumen und fragilen Tropfsteinen bedeutet, dass selbst niederfrequente Vibrationen unverhältnismäßig schwere physikalische und hydrologische Veränderungen auslösen können, wodurch der Untergrund effektiv zu einem Verstärker des Risikos wird. Dies erfordert nicht nur die Messung der Vibrationsamplitude, sondern auch die Modellierung ihrer komplexen Interaktion mit dem spezifischen Karstnetzwerk.

Die spezifischen Risiken im Karst umfassen:

Höhleneinsturz und Tropfsteinschäden: Vibrationen können „Erschütterungen, welche zum Einsturz von Hohlräumen und zum Bruch von Tropfsteinen führen können“.⁸ Dies stellt ein direktes physikalisches Risiko für die Integrität unterirdischer Strukturen dar.
Veränderter Wasserfluss und -qualität: Vibrationen können potenziell „unterirdische Formationen verändern und den unterirdischen Wasserfluss und die Wasserqualität beeinflussen“.¹² Sie können die „Wasserbewegung durch die Kalksteinmatrix erhöhen oder verringern“ und „Höhlensedimente aufwirbeln“, wodurch die unterirdische Wasserqualität verändert wird.¹²
Beschleunigte Dolinebildung: Vibrationen können eine „beschleunigte Bewegung von Bodenpartikeln hervorrufen, die zur Öffnung neuer Dolinen führen kann, möglicherweise auch in einiger Entfernung von einer Windenergieanlage“.¹² Dies kann auch weit entfernt von der Turbine auftreten.
Auswirkungen auf unterirdische Fauna: Unterirdische Tiere, einschließlich gefährdeter oder bedrohter Arten, die einzigartig für Karstregionen sind (z. B. Illinois Cave Amphipod, Madonna Cave Springtail), sind hochsensibel und können durch anhaltende Vibrationen direkt betroffen sein.¹² Dies kann zu Erschöpfung, Tod, Beeinträchtigung der Fähigkeit zur Beutesuche und Veränderung kritischer Höhlenlebensräume (Luftstrom, Temperatur, Feuchtigkeit) führen.¹² Dies verdeutlicht, dass die Entwicklung von Windparks in Karstgebieten ein „unsichtbares“ Umweltrisiko für hochspezialisierte und oft gefährdete unterirdische Biodiversität birgt. Diese Auswirkungen sind von der Oberfläche aus nicht leicht zu beobachten und könnten zu irreversiblen ökologischen Schäden an einzigartigen Ökosystemen führen, die wichtige Ökosystemleistungen (z. B. Grundwasserfiltration) erbringen. Dies impliziert, dass Umweltverträglichkeitsprüfungen im Karst hochspezialisierte biospeleologische und hydrogeologische Studien umfassen müssen, die möglicherweise zu strengen Ausschlusszonen oder sogar zu einem vollständigen Verbot in Gebieten mit hoher ökologischer Sensibilität führen.
Vibrationsinteraktion: Bei mehreren Turbinen in einem Windpark können Vibrationen interagieren, was je nach Windgeschwindigkeit, Frequenz und Wellenlänge zu Verstärkung oder Auslöschung führen kann. Dies macht ihre kumulative Wirkung komplex und variabel.¹²

Tabelle 3: Eigenschaften und Bodenausbreitung von Windenergieanlagen-Vibrationen

Vibrationsquelle	Typischer Frequenzbereich	Primärer Ausbreitungswellentyp	Typische Detektionsdistanz	Auswirkungen im Flachland	Verschärfte Auswirkungen im Karst	Relevante Quellen
Rotorblätter, Turm, Mechanische Komponenten	Infraschall (<20 Hz), Seismisch (1-10 Hz)	Rayleigh-Wellen	Mehrere km, bis zu 18 km	Fundamentermüdung, Störung seismischer Stationen, Infraschall-Emissionen.	Hohlraumkollaps, Tropfsteinschäden, Veränderung des Wasserflusses, beschleunigte Dolinebildung, direkte Beeinträchtigung unterirdischer Fauna.	¹⁴

6. Umwelt- und Betriebsfolgen

Die geologischen Gegebenheiten eines Standortes haben weitreichende Umwelt- und Betriebsfolgen für Windenergieprojekte.

6.1 Bedenken hinsichtlich der Wasserqualität im Karst aufgrund von Bau und Betrieb

Die direkte Verbindung von Oberflächenwasser mit Grundwasser durch Karstmerkmale bedeutet, dass Bauaktivitäten (z. B. Bodenerosion, Verschütten von Kraftstoffen/Ölen, Betonabwässer) ein hohes Risiko der Verunreinigung von Aquiferen und Brunnenwasser darstellen.⁸ Dieses Risiko wird durch die begrenzte natürliche Filterung in Karstgebieten mit geringer Bodenüberdeckung noch verstärkt.⁹

6.2 Ökologische Auswirkungen auf sensible Karstökosysteme und -arten

Über die direkten Vibrationsauswirkungen hinaus kann die Bildung neuer Dolinen den Luftstrom in Höhlensystemen verändern, was kritische Lebensräume beeinträchtigt.¹² Die Wasserverschmutzung durch Oberflächenaktivitäten bedroht direkt höhlenbewohnende Arten.¹² Die kumulativen Effekte mehrerer Turbinen und ihrer Vibrationen können zu einer weitreichenden Lebensraumdegradation für einzigartige und oft gefährdete unterirdische Fauna führen.¹²

6.3 Langfristige Stabilität und Wartungsherausforderungen im Karst im Vergleich zum Flachland

Die langfristige Stabilität und der Wartungsaufwand unterscheiden sich erheblich zwischen den beiden geologischen Umgebungen:

Flachland: Die Wartung konzentriert sich hauptsächlich auf die Überwachung der Fundamentintegrität hinsichtlich Rissen und Materialermüdung aufgrund von Millionen von Lastwechseln.² Es werden Systeme zur Früherkennung von Schäden entwickelt, um die Betriebslebensdauer zu verlängern.³
Karst: Die langfristige Stabilität ist aufgrund der dynamischen Natur des Karstes und des Potenzials für neue Dolinen oder Hohlraumerweiterungen im Laufe der Zeit von Natur aus anspruchsvoller.¹⁰ Dies erfordert eine kontinuierliche Überwachung und potenziell häufigere, spezialisierte Inspektionen. Die Risiken unvorhergesehener Setzungen oder Einstürze bleiben während der gesamten Betriebslebensdauer bestehen.
Rückbau: Unabhängig von der Geologie müssen Fundamente nach der Stilllegung entfernt werden, um die Bodenversiegelung zu verhindern. Tiefgründungen mit Pfählen stellen jedoch Herausforderungen für eine vollständige Entfernung ohne erhebliche Bodenstörungen dar.²² Im Karst könnte dies aufgrund der potenziellen Störung fragiler unterirdischer Strukturen noch komplexer sein.

Die Entwicklung von Windparks in Karstgebieten bringt ein deutlich höheres und komplexeres Risikoprofil mit sich als im Flachland. Dies führt zu erheblich erhöhten Projektkosten, nicht nur für spezialisierte Fundamente und umfangreiche Untersuchungen, sondern auch für die laufende Überwachung, potenzielle adaptive Maßnahmen während des Betriebs und höhere Kosten für die Einhaltung von Umweltauflagen. Die langfristige Betriebsbeständigkeit und Umwelthaftung im Karst sind weitaus weniger vorhersehbar, was die Projektfinanzierung und -versicherung beeinflusst. Dies deutet darauf hin, dass die „Kosteneffizienz“ der Windenergie ²³ im Karst erheblich verringert ist, was solche Standorte nur unter spezifischen, stark eingeschränkten Bedingungen wirtschaftlich rentabel macht.

7. Fazit: Wesentliche Unterschiede und Zukunftsaussichten

Die Analyse der Fundamentierung von Windenergieanlagen in Karstgebieten im Vergleich zu Flachlandregionen offenbart fundamentale Unterschiede, die weit über die reine Ingenieurpraxis hinausgehen und tiefgreifende Auswirkungen auf Projektplanung, Kosten und Nachhaltigkeit haben.

7.1 Zusammenfassung der grundlegenden Unterschiede in den Fundamentansätzen

Standortcharakterisierung: Während im Flachland standardisierte geotechnische Untersuchungen ausreichen, erfordert der Karst umfangreiche, multimodale geophysikalische Untersuchungen und eine kontinuierliche Überwachung, um unvorhersehbare unterirdische Hohlräume und Wasserwege zu kartieren.
Fundamenttyp: Im Flachland werden häufig Schwerkraftfundamente oder Tiefgründungen (Pier/Anker) für größere Turbinen eingesetzt, mit einem Trend zu vorgefertigten Lösungen. Im Karst sind fast ausschließlich Tiefgründungen erforderlich, die darauf ausgelegt sind, instabile Schichten zu umgehen, wobei der Schwerpunkt auf der Vermeidung bestehender Hohlräume liegt, anstatt diese zu verfüllen.
Risikomanagement: Im Flachland konzentriert sich das Risikomanagement auf strukturelle Integrität und Ermüdung. Im Karst umfasst es komplexe geotechnische, hydrologische und ökologische Risiken, einschließlich Dolineneinsturz, Wasserverunreinigung und schwerwiegende Auswirkungen auf die unterirdische Fauna.
Bauprozess: Der Bau im Flachland ermöglicht eine standardisiertere Vorgehensweise. Im Karst sind adaptive, vor-Ort-Ingenieurentscheidungen und strenge Umweltkontrollen unerlässlich.

7.2 Implikationen für Projektplanung, Kosten und Nachhaltigkeit

Höhere Kosten: Karstprojekte verursachen deutlich höhere Kosten aufgrund umfangreicher Untersuchungen, spezialisierter Fundamentkonstruktionen, komplexer Baulogistik und potenziell langfristiger Überwachung.
Erhöhtes Projektrisiko: Die Unvorhersehbarkeit der Karstgeologie und die schwerwiegenden Umweltfolgen erhöhen das Projektrisiko und die Komplexität erheblich.
Herausforderungen für die Nachhaltigkeit: Obwohl Windenergie an sich nachhaltig ist ²³, birgt ihre Nutzung in Karstgebieten einzigartige Herausforderungen für die lokale Biodiversität und die Grundwasserressourcen. Dies erfordert eine sorgfältige Abwägung zwischen Energiezielen und Umweltschutz.

7.3 Zukunftsaussichten

Die verantwortungsvolle Expansion der Windenergie in geologisch anspruchsvolle Gebiete wie Karst erfordert weiterhin intensive Forschung. Insbesondere die Entwicklung nicht-invasiver Untergrundkartierungstechnologien und innovativer, umweltsensibler Fundamentdesigns wird entscheidend sein. Dies beinhaltet auch eine stärkere Betonung integrierter geo-ökologischer Umweltverträglichkeitsprüfungen, die die komplexen Wechselwirkungen zwischen Bauwerken, Geologie, Hydrologie und einzigartigen unterirdischen Ökosystemen umfassend berücksichtigen. Nur so kann die Windenergie ihr volles Potenzial ausschöpfen, ohne dabei irreparable Schäden an sensiblen Naturräumen zu verursachen.
